中瑞电气

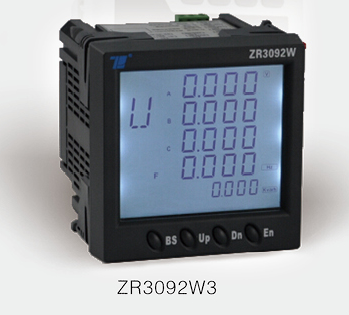

ZR3092W3多功能电力仪表

详情内容
content details

多功能网络电力仪表
★ 性能特点★ 技术指标
● 高精度测量三相电压、三相电流、有功功率、无功功率、
 视在功率、功率因数、频率等电参量。
● 正反向有功/无功电能计量。
● 提供数码管或液晶显示,本地数据查询。
● 菜单直观,按键操作简单。
● 电流、电压变比可编程。
● 支持RS-485通讯,Modbus-RTU协议。
● 支持开关量输入、开关量输出、模拟量变送输出、电能
  脉冲输出。
● 安装方便,接线简单,工程量小。
● 宽范围交直流通用电源:AC/DC 80V~270V。
● 可完成SCADA、PLC中多种通讯软件的组网。
测量精度
● 电压     0.5级
● 电流     0.5级
● 有功功率   0.5级
● 无功功率   0.5级
● 功率因数   0.5级
● 频率     ±0.02Hz
● 有功电能   0.5级或1级
● 无功电能   1级或2级
信号输入
● 接线方式   三相四线、三相三线
● 额定电压   AC57.7V、AC100V、AC220V、AC380V
● 额定电流   AC 1A、AC 5A
● 过负载    电压:1.2倍(持续),2倍/1秒(瞬时)
         电压:1.2倍(持续),10倍/5秒(瞬时)
● 功耗     电压:<1VA/相,电流:<0.4VA/相
● 阻抗     电压:>300kΩ,电流:20mΩ
● 频率     45-65Hz
辅助电源
● 工作范围   AC/DC:85V-265V
● 功耗     <4VA
功能模块
● 通讯接口   支持1路RS-485通讯
         Modbus-RTU协议
         波特率:600~9600bps,默认9600bps
● 开关量输入  支持4路干结点输入
● 开关量输出  支持2路继电器输出
        容量:AC 250V/5A,DC 30V/5A
环境
● 工作温度   -10℃~+55℃
● 存储温度   -25℃~+70℃
● 相对湿度   ≤90%,无腐蚀气体场所
● 海拔     ≤2500m
安全
● 绝缘电阻   >100MΩ
● 光流耐压   AC 2kV
电磁兼容性能
静电放电        4级
● 电快速瞬间变脉冲群 4级
● 浪涌(冲击)     4级
外形尺寸
● 面框尺寸    1201×20;80×80;96×96
● 开孔尺寸    111×111;77×77;91×91






★ 规格选型
功能型号实进测量电能计量开关量
输入
开关量
输出
变送输出通讯
接口
显示方式面板尺寸
(mm)
三相
电压
三相
电流
有功
功率
无功
功率
功率
因数
频率有功
电能
无功
电能
ZR2080W31三排
LED
80×80

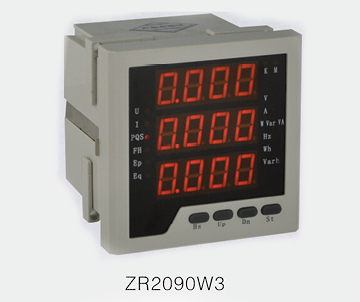

ZR2090W31-2196×96
ZR2012W31-21120×120
ZR2080W3Y1字段
LCD
80×80

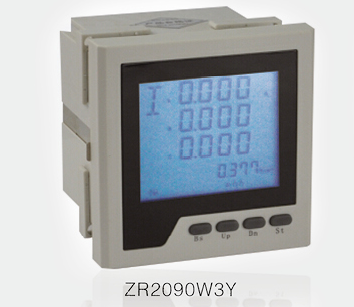

ZR2090W3Y1-2196×96
ZR2012W3Y1-21120×120
ZR3092W342196×96
注:开关量输入、开关量输出、变送输出、通讯都是为选配功能。

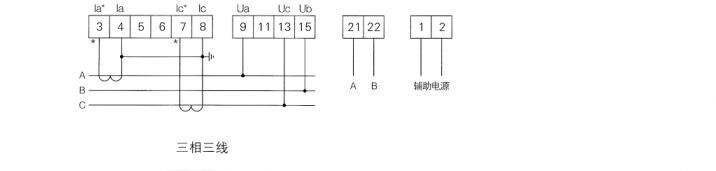

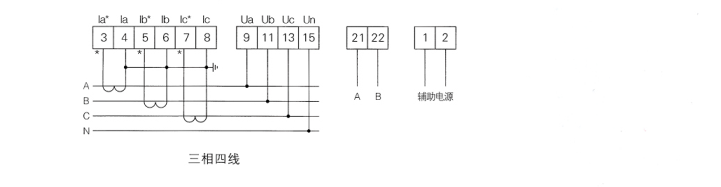

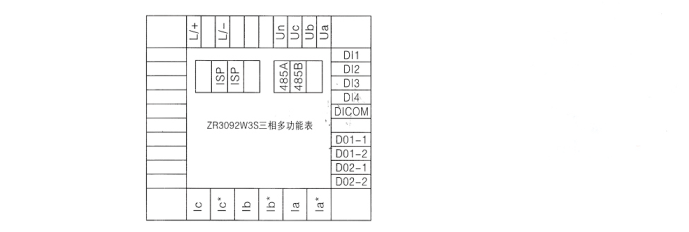

★ 端子排列图
(注:如与仪表壳体上接线图不一致,请以仪表壳体上为准)
